Когда Asterisk теряет GSM-связь: шлюз вместо модема?

Если GSM-звонки через Asterisk пропадают, сам факт подключения по USB ещё не доказывает, что виноват модем. Я сначала проверяю журнал событий, питание, драйвер и регистрацию в мобильной сети. Отдельный GSM-шлюз убирает зависимость от USB-драйвера на сервере, но не лечит плохое покрытие, неверную маршрутизацию или проблемы SIM-карты. Ниже — порядок проверки и критерии выбора.

Что проверить, прежде чем обвинять USB

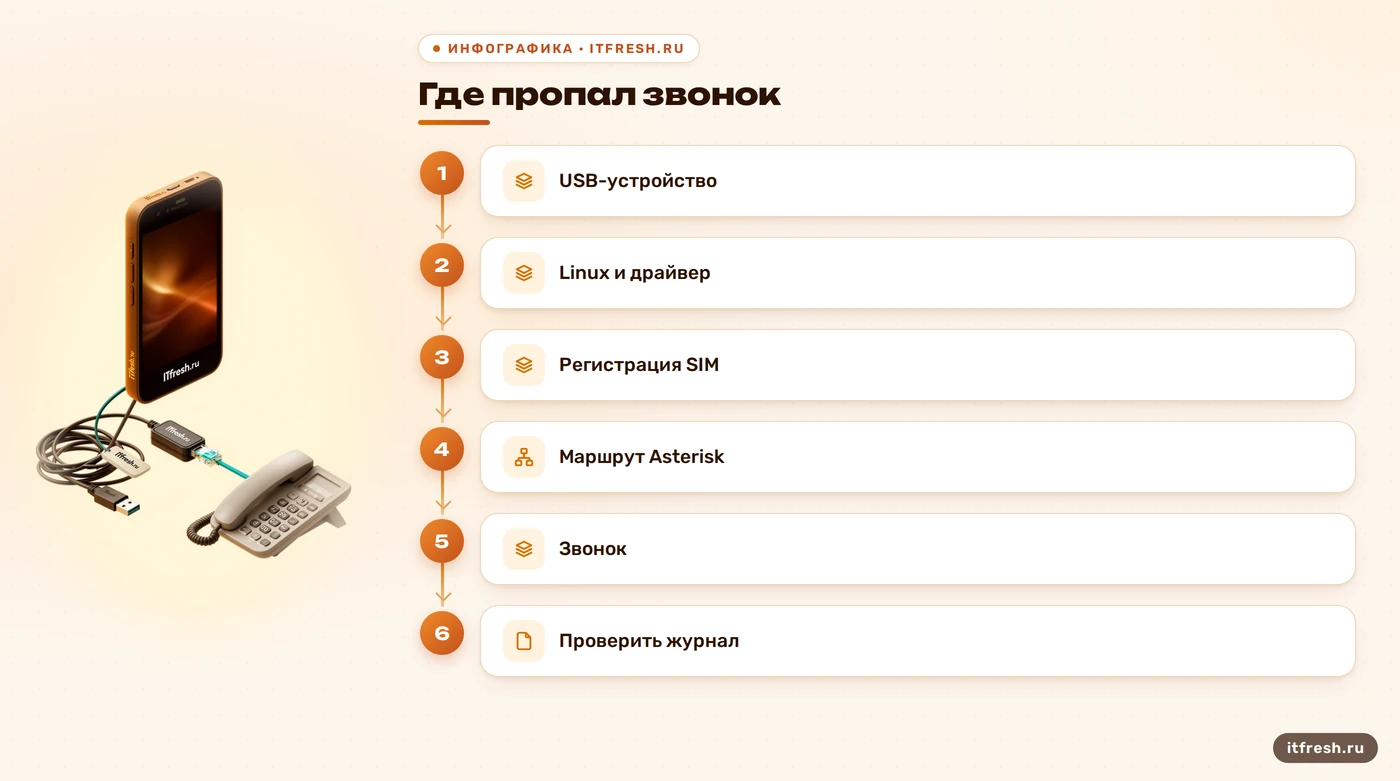

В старой схеме USB-модем обычно обслуживается драйвером Linux и программным каналом, который передаёт Asterisk события и команды. Здесь несколько отдельных звеньев: само устройство, USB-порт и питание, драйвер, программа управления, регистрация SIM в сети, а затем уже логика звонка в Asterisk. Если вызов не проходит, фраза «модем отвалился» пока только гипотеза. Я начинаю с фиксации момента сбоя и проверки каждого звена по журналам, иначе легко менять исправную деталь и оставить настоящую причину на месте. Если нужна внешняя проверка инфраструктуры, мы проводим аудит ИТ-инфраструктуры.

Сначала уточняю симптом: устройство исчезло из USB-дерева, осталось видимым, но перестало отвечать, потеряло регистрацию в сотовой сети или вызов не прошёл при сохранённом канале. Это разные неисправности. Смотрю системные сообщения Linux рядом со временем инцидента, состояние модема и его регистрации, сообщения используемого драйвера или демона, а затем журнал Asterisk и результат маршрутизации вызова. Сопоставляю входящий и исходящий сценарии отдельно. Один успешный исходящий звонок не доказывает, что входящий маршрут и обратный аудиопоток настроены правильно.

Не объявляю USB-порт «узким местом» без проверки. У Linux есть механизмы управления питанием USB-устройств, но поведение зависит от драйвера и конкретного устройства; это не универсальное объяснение обрыва. Проверяю кабель, порт, питание, сообщения об отключении и повторном обнаружении устройства. Если виновата нестабильная подача питания, замена на шлюз не исправит электропитание всего узла. Иногда вместо экзотической настройки требуется короткий качественный кабель или другой порт. Иногда нужна другая архитектура. Сначала факты, потом закупка.

Разбор кейса: два модема и пропадающие звонки

В черновом сценарии фигурирует ООО «Жасмин-Трейд»: Asterisk и два USB-модема для исходящих звонков. Там же заявлялись сбои раз в несколько дней, полная перезагрузка сервера и мгновенное решение после установки Yeastar TG200. Подтверждающих журналов, актов работ и замеров в материалах нет. Поэтому я не выдаю эти детали за проверенную историю клиента и не обещаю читателю такой же результат. Название и исходная схема здесь сохранены как условный пример, а не доказательство превосходства конкретного устройства.

Как я бы разбирал такой случай на площадке: записал точное время неудачного вызова, определил, остались ли оба модема видимыми для Linux, и проверил регистрацию SIM-карт. Затем сопоставил системный журнал, сообщения программы управления модемом и журнал вызовов Asterisk. Если оба устройства пропали одновременно, проверял бы общую причину — питание, контроллер или перезапуск сервера. Если проблема только у одной SIM, смотрел бы сеть, тариф, баланс, ограничения оператора и состояние конкретного канала. Совпадение по времени — полезная зацепка, но ещё не диагноз.

После фиксации причины можно сравнить два варианта: оставить USB-схему и исправить её слабое звено либо вынести сотовые каналы в отдельный SIP-шлюз. В обоих случаях до переключения нужны тестовые входящие и исходящие вызовы, проверка маршрутов и понятный откат. Я не называю это «переходом за один день» без обследования: сроки зависят от текущей АТС, числа каналов и правил вызовов. Перезагрузка сервера — не план восстановления. Это способ ненадолго скрыть симптом и потерять свидетельства сбоя.

Как GSM-шлюз подключается к Asterisk

GSM-шлюз — отдельное устройство между мобильной сетью и телефонной системой. В линейке Yeastar TG голосовой трафик связывается с IP-АТС через SIP; на стороне Asterisk настраивают соответствующие объекты PJSIP и правила маршрутизации. Вызов может идти из IP-АТС в мобильную сеть или в обратную сторону — конкретный сценарий зависит от модели, прошивки и конфигурации. Шлюз не является частью Asterisk и не делает сервер неуязвимым: он добавляет отдельную точку администрирования, питание и сетевое соединение, за которыми тоже нужно следить.

Документация Yeastar перечисляет для моделей TG200, TG400, TG800 и TG1600 число мобильных портов 2, 4, 8 и 16 соответственно. У линейки есть SIP и IAX2, но совместимость конкретной версии с вашей АТС надо проверять по руководству и прошивке. Для обычного SIP-подключения на Asterisk настраивают PJSIP endpoint, адрес назначения и маршруты вызовов; точные параметры авторизации и входящего контекста зависят от того, как настроен шлюз. Не переносите пример из чужой конфигурации вслепую: имя секции — мелочь, а неверный входящий контекст может отправить вызов не туда.

У производителя также заявлены SMS и USSD-функции, включая API, но это не означает, что текстовые сообщения автоматически появятся в интерфейсе Asterisk. Для них нужен отдельный прикладной сценарий и проверка API выбранной модели. Аналогично число каналов не гарантирует нужный радиодиапазон: Yeastar указывает, что поддерживаемые LTE-диапазоны зависят от типа установленного модуля. Перед покупкой сверяю модуль и диапазоны с мобильным оператором в месте установки. Название модели на корпусе само по себе ничего не говорит о покрытии внутри офисного шкафа.

Отдельный шлюз полезен ещё и там, где сотруднику с мобильного телефона нужен доступ к отдельным функциям офисной АТС: схема зависит от настроек маршрутизации и прав. Это не обязательный бонус любой установки, а отдельное требование, которое надо описать заранее. Для некоторых задач достаточно передачи голосовых вызовов, для других важны SMS, баланс SIM-карты или правила выбора оператора. Я фиксирую каждый такой пункт в техническом задании, чтобы после запуска не выяснилось, что покупали голосовой канал, а ожидали готовую систему рассылок.

Где шлюз помогает, а где не спасёт

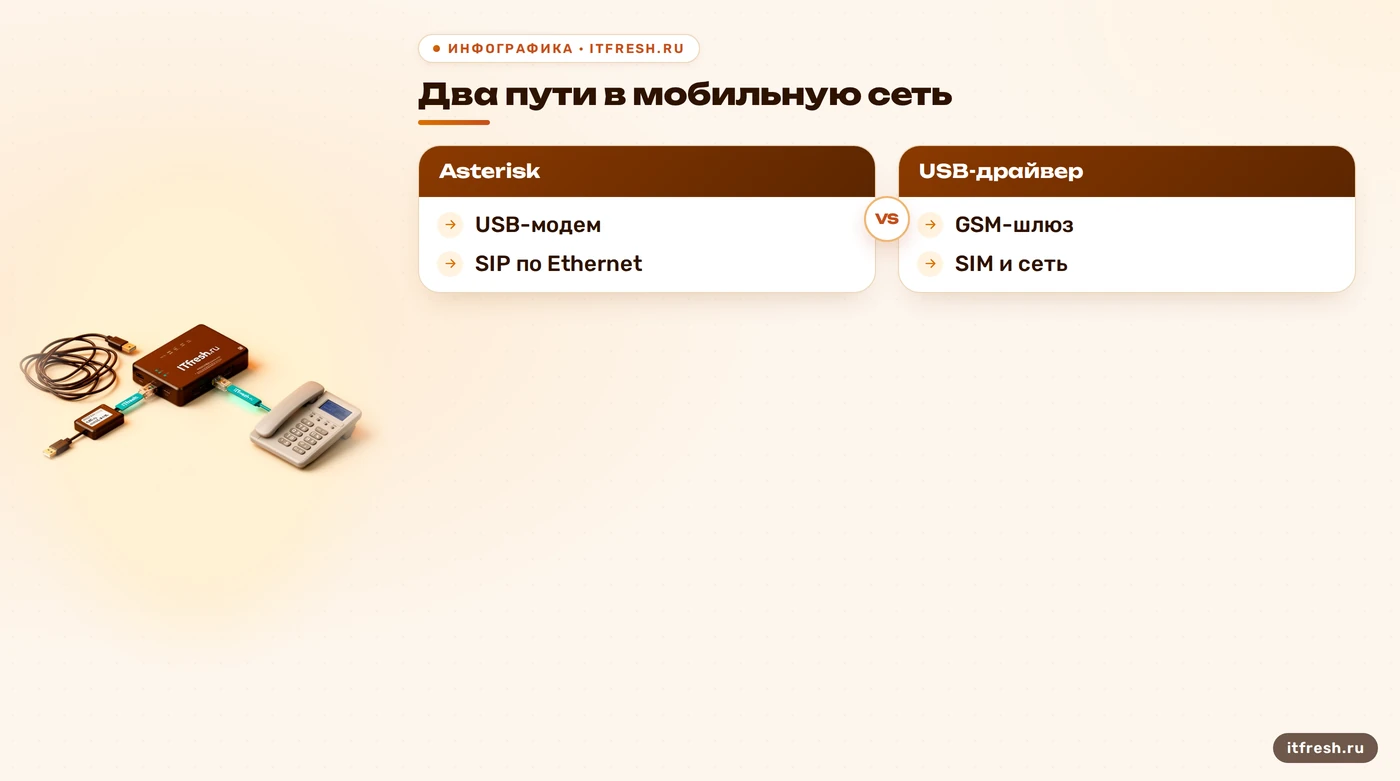

Главное архитектурное отличие простое: USB-модем подключён к серверу напрямую и зависит от поддержки своего устройства в Linux и используемого программного канала; GSM-шлюз общается с АТС по IP-сети и обслуживает мобильный радиоканал отдельно. Так исчезает именно зависимость от USB-модема и его драйвера на сервере. Это может упростить диагностику и локализовать отказ. Но новый вариант добавляет SIP-связь между двумя узлами, отдельную конфигурацию, веб-интерфейс и собственную прошивку. Слово «аппаратный» не означает «не требует сопровождения».

Шлюз не улучшает сигнал сотовой сети автоматически. Если в серверной слабое покрытие, SIM-карта заблокирована, тариф не разрешает нужный тип вызова или оператор ограничивает частые звонки, проблема останется. Проверяю уровень сигнала в месте установки, доступность нужных частот и условия SIM. При необходимости обсуждаю размещение антенны и тестовый период с оператором. До запуска отдельно проверяю, что мобильный оператор пропускает нужные входящие и исходящие сценарии. Надёжность складывается из радиоусловий, сети, питания и настроек, а не только из модели коробки.

Резервирование тоже нельзя приписывать шлюзу по умолчанию. Несколько мобильных портов дают несколько каналов, но сами по себе не создают отказоустойчивую систему: общими точками отказа могут остаться питание, Ethernet, SIM-пул, антенная часть и один оператор. Если связь критична, отдельно проектирую резервный маршрут, определяю условие переключения и проверяю его тестовым отказом. Если таких требований нет, не продаю резервирование как обязательный пункт. Иногда достаточно правильно настроенного основного канала и понятной процедуры ручного обхода аварии.

Поэтому сравнение «USB нестабилен, Yeastar стабилен» нечестное. Я сравниваю измеряемые вещи: сколько раз устройство теряло связь, сколько времени занимает восстановление, кто получает уведомление, какие звонки затронуты и можно ли повторить сбой. Если USB-модем стабилен, а его интеграция обслуживается и понятна команде, замена может не окупиться. Если диагностика регулярно упирается в неподдерживаемый драйвер и пропажу устройства, отдельный SIP-шлюз становится разумным кандидатом. Решение выбирают по цене отказа и требованиям, а не по картинке с металлическим корпусом.

Как выбрать модель и оценить расходы

Начинаю с числа одновременных разговоров, а не с размера офиса. В таблице производителя TG200 соответствует двум мобильным портам, TG400 — четырём, TG800 — восьми, TG1600 — шестнадцати. Это количество портов, а не обещание такого же числа успешных вызовов при любых условиях: на результат влияют радиосеть, ограничения SIM-карт, настройки и возможности установленной версии устройства. Беру текущую и ожидаемую нагрузку, добавляю обоснованный резерв и проверяю требуемые LTE-диапазоны по модулю. «Пусть будет побольше» — плохой расчёт, если никто не знает, зачем именно.

Отдельно проверяю, сколько SIM-карт и мобильных каналов действительно требуется, можно ли использовать SIM заданного оператора, нужны ли SMS или USSD и как будет устроено управление балансом. Перед заказом сверяю региональные частоты, антенны, место установки, сетевые порты, питание и версию прошивки с официальной документацией. Функции разных поколений могут отличаться. Не подменяю эту проверку списком из поисковой выдачи: даже в одной линейке возможности зависят от аппаратной ревизии и модуля. Продавец может подтвердить совместимость письменно; это полезнее, чем уверенное «должно работать».

Сравнение расходов делаю на своём трафике. Считаю стоимость оборудования, настройки, SIM-карт, абонентской платы и обслуживания, затем добавляю фактические трудозатраты на диагностику прежней схемы и длительность простоев. Тарифы мобильных операторов различаются, поэтому утверждать, что переход обязательно уменьшит расходы вдвое или окупится за месяц, нельзя. В некоторых случаях шлюз выбирают ради управляемости и сокращения простоев, даже если цена минуты не меняется. В других дешевле оставить проверенную USB-схему. Без исходных данных окупаемость — не расчёт, а красивое число.

До закупки фиксирую критерии приёмки: успешные исходящие и входящие вызовы, правильное направление маршрутов, слышимость в обе стороны, восстановление после перезапуска шлюза и уведомление о потере регистрации. Если используются SMS или USSD, проверяю и их отдельно. Записываю версии прошивки и конфигурации, назначаю ответственного за SIM-карты и определяю, как быстро команда узнает о проблеме. Такой список не гарантирует отсутствия отказов, но показывает, что именно проверено. Для небольшой АТС это обычно полезнее, чем маркетинговая таблица «дешевле и надёжнее» без единого замера.

План перехода без потери контроля

Я делю переход на этапы. Сначала собираю текущую конфигурацию Asterisk, список входящих и исходящих маршрутов, требования к SIM и сведения о неудачных вызовах. Затем проверяю покрытие и выбираю число портов с учётом измеренной нагрузки. До изменений сохраняю конфигурацию и договариваюсь об окне работ. Если сейчас связь обслуживает один модем, не отключаю его заранее: сначала поднимаю шлюз параллельно, назначаю тестовый маршрут и проверяю его на ограниченной группе пользователей. Так есть куда вернуться, если обнаружится несовместимость.

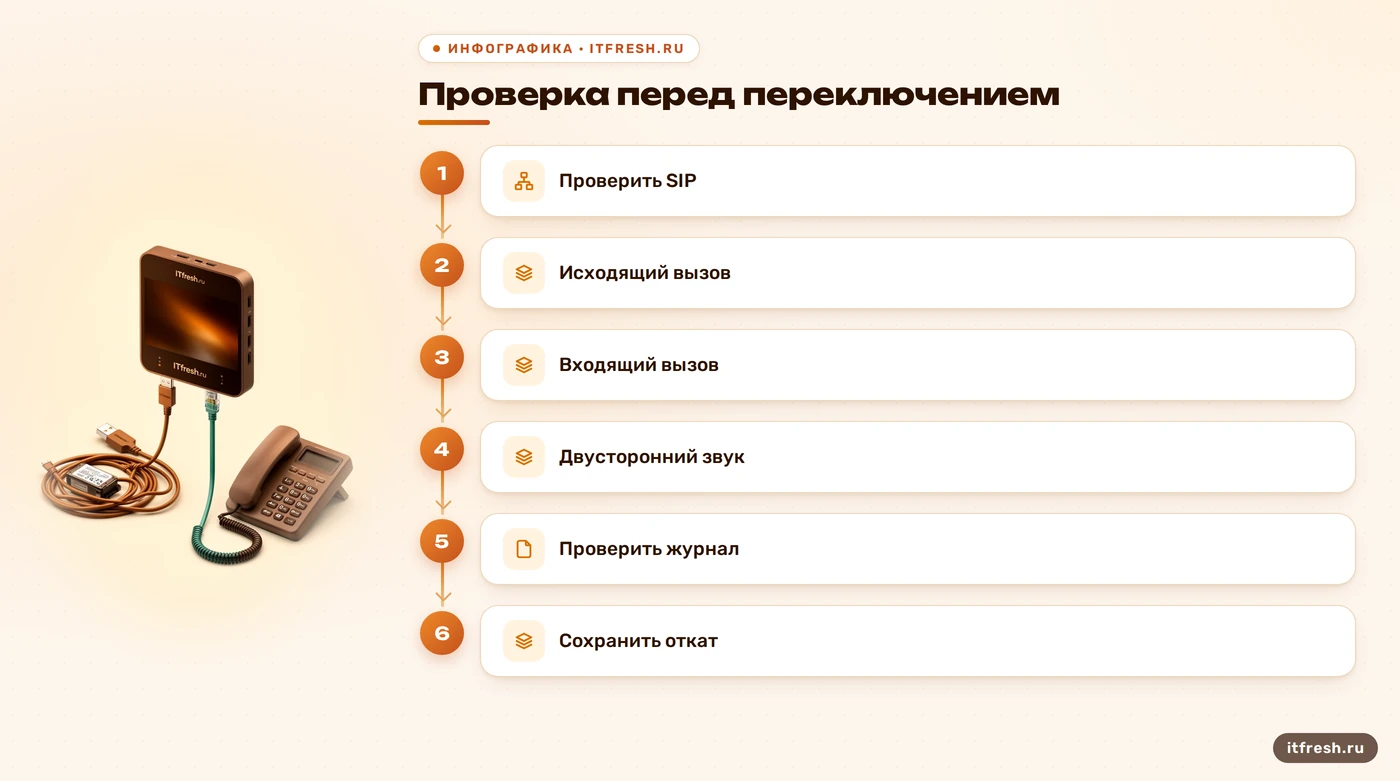

На шлюзе настраиваю адресацию, SIP-параметры и соответствие мобильных портов направлениям вызовов. На Asterisk добавляю PJSIP-связь и dialplan-маршруты по принятой схеме, а входящие вызовы отправляю в нужный контекст. После этого прогоняю короткий список тестов: исходящий звонок на мобильный, входящий звонок, занято, недоступность SIM и восстановление после временного обрыва сети. Проверяю двусторонний звук и журнал вызова. Настройки безопасности интерфейса и доступ к управлению оставляю только тем администраторам, кому они нужны.

После переключения оставляю период наблюдения и фиксирую ошибки, а не полагаюсь на впечатление «сегодня вроде работает». Смотрю состояние каждого канала, регистрацию, статистику неудачных вызовов и сообщения Asterisk. Сохраняю резервную копию конфигурации обоих устройств и инструкцию возврата к прежнему маршруту. Для повторяемого инцидента важны время, номер порта, SIM и направление вызова — без этого поддержка снова превращается в угадайку. Если некому сопоставить сетевую и телефонную части, эту работу можно поручить специалисту по телефонии.

В результате у команды должен быть не просто новый прибор, а схема, которую можно сопровождать: кто меняет маршруты, кто следит за SIM, где смотреть журналы и как вернуть прежнюю конфигурацию. Я не обещаю «связь без простоев» — такой гарантии не даёт ни USB, ни отдельный шлюз. Я могу убрать конкретный подтверждённый источник отказа, настроить наблюдаемость и проверить сценарии до запуска. Если после диагностики выяснится, что текущий модем не создаёт проблем, рекомендация будет скучной: оставить его и не покупать лишнее.
